重慶長之江制冷--分享新冷媒特性及新冷媒空調安裝維修要點

7）液態冷媒之密度要高：液態冷媒之密度愈高，則液管可用較小的配管。

8）可溶於冷凍油，則系統不必裝油分離器。

2新冷媒的化學特性應該具有以下特點：

1）化學性質穩定：蒸發溫度會隨應用溫度而變化，例如冷水機之蒸發溫度約為0~5℃，冷在冷凍循環系統中，冷媒只有物理變化，而無化學變化，不起分解作用。

2）無腐蝕性：對鋼及金屬無腐蝕性，氨對銅具有腐蝕性，因此氨冷凍系統不得使用銅管配管；絕緣性要好，否則會破壞壓縮機馬達之絕緣，因此氨不得使用於密閉式壓縮機，以免與銅線圈直接接觸。

3）無環境污染性：對自然環境無害，不破壞臭氧層，溫室效應低。

4）無毒性。

5）不具爆炸性與燃燒性。

因為是理想中的冷媒，故我們在不斷的追求完美的冷媒，但至少不應該還是有：有毒、可燃、易爆、易泄漏且對環境有較大的破壞性的。

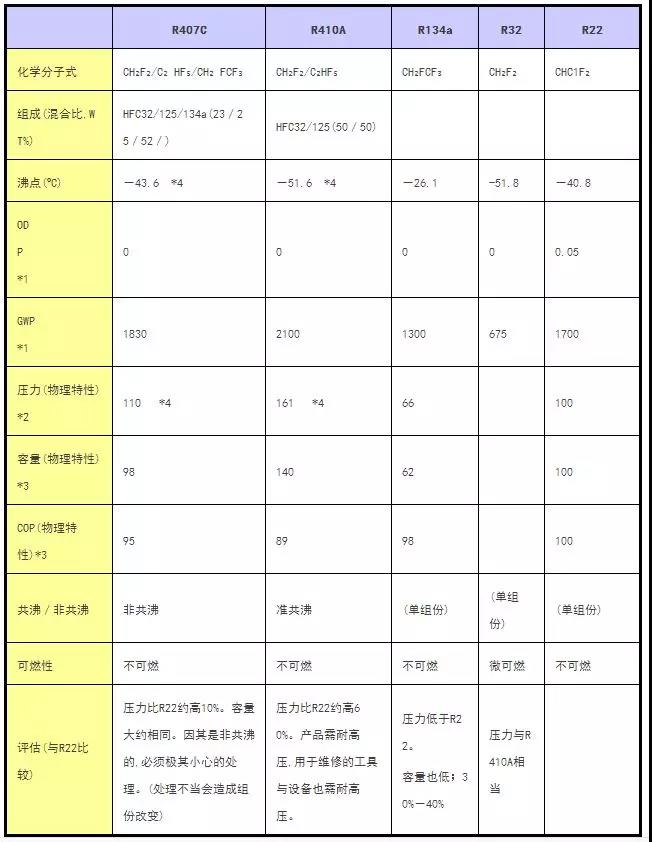

3新冷媒的特性

*1.ODP(臭氧破壞因子):  指示值是與R11作為1比較的相對值。

GWP(地球溫暖因子): 指示值是與C02作為1比較的相對值。

*2.溫度條件：50℃；本課件來自暖通南社。

*3.溫度條件：0／50℃。

*4.沸點條件: 在大氣壓(1 atm)下,R407C與R410A的沸點溫度。

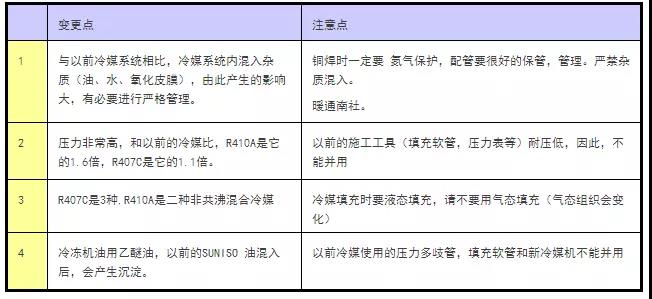

5新冷媒R407C，R410A和R22比較，有下面的注意點：

總結：

1、R32制冷劑全球變暖系數是R410A的1/3,較傳統的R410A、R22制冷劑環保，但R32具有一定的可燃性。

2、與R410A制冷劑相比，R32飽和壓力高約3%，排氣溫度高約8-15℃，功率高約3-5%，能效比高約5%。

3、同工況、同壓縮機同運行頻率下，R32系統制冷量、能效比R410A制冷劑高約5%。

4、R290具有：

健康危害：有單純性窒息及麻醉作用。人短暫接觸 1％丙烷，不引起癥狀；10％以下的濃度，只引起輕度頭暈；接觸高濃度時可出現麻醉狀態、意識喪失；極高濃度時可致窒息。

危險特性：易燃?xì)怏w，與空氣混合能形成爆炸性混合物，遇熱源和明火有燃燒爆炸的危險。

5、按充注重量計算，R290制冷劑的用量只有R22、R410a的40%~55%，用量更少，更為經濟。

6、凝固點低，蒸發潛熱更大，使得單位時間內降溫速度更快；等熵壓縮比做功小，使壓縮機工作更輕松，延長壓縮機的使用壽命；分子量小，流動性好，輸送壓力更低，減小了壓縮機的負載。使用R290制冷劑，節能率可達15~35%。

既然相關職能部門默許有關廠商也生產了，既然開始用了，下面我們就講講如何安全安裝維修好新冷媒空調。

1安裝前準備

1）安裝前請先閱讀說明書，根據說明書要求選擇合適安裝場所（如安裝房間面積要求,不同冷媒的使用面積詳見下表）。并對安裝場所進行安全檢查，確保沒有明火和潛在點火源（包括吸煙在內），并控制隔離可燃材料。

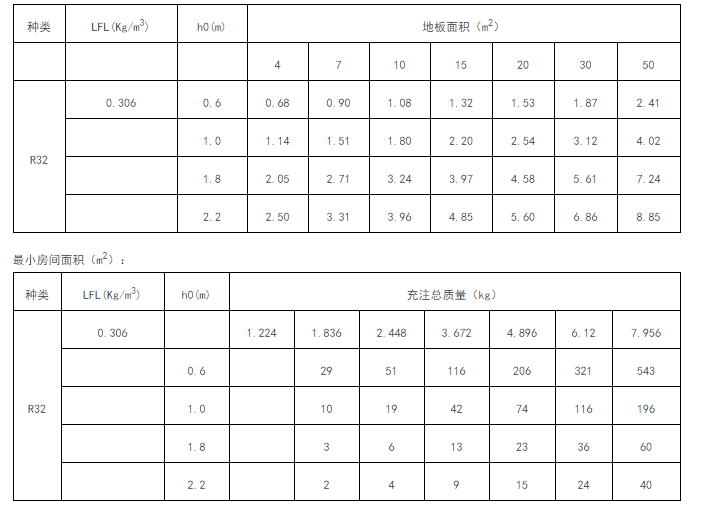

最大充注質量：

按GB4706.32-2012要求，掛機按1.8米，柜機按0.6米，天花機按2.2定義安裝高度。

2）安裝前需做防靜電處理，如：帶防靜電手套或棉布手套。

3）安裝前要用檢漏儀檢測有無冷媒泄漏。

2安裝工具準備

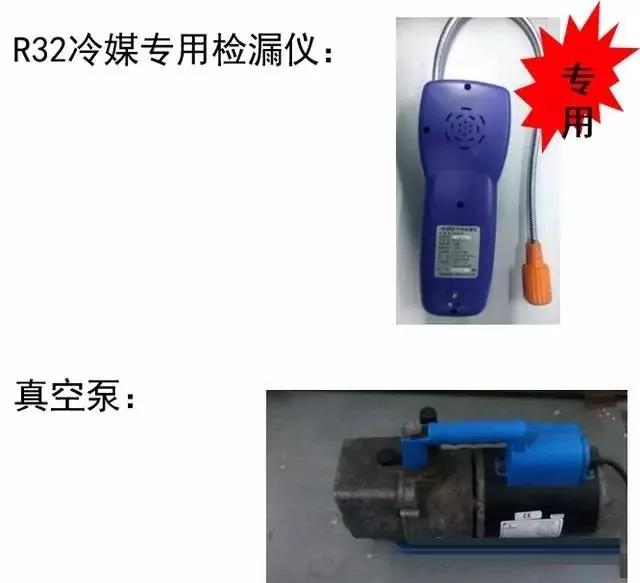

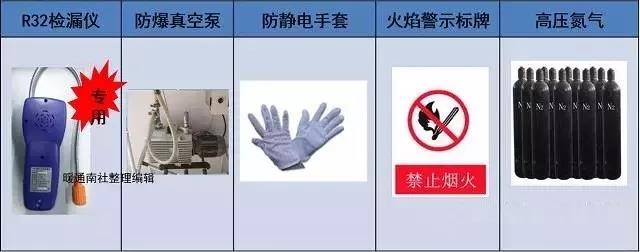

除螺絲刀、扳手、六角、壓力表等常規工具外，還需具備的安裝工具：

3安裝過程

安裝要求

1）安裝場所應保持通風；

2）空調器周圍2m范圍內禁止出現明火或易產生明火的高于370度的高溫?zé)嵩矗ê附?、吸煙、烤箱等?/span>

3）安裝產品時，應采取防靜電措施，比如：穿著純棉服裝、雙手帶上純棉手套等；安裝過程中禁止在空調器2m范圍內使用手機。

4）選擇便于安裝或維修的地方，室內外機組進出風口周圍不得有障礙物、不得靠近熱源和易燃易爆環境的地方。

5）安裝過程室內機制冷劑泄漏，應立即關閉室外機的閥門，所有人員應離開室內。待制冷劑泄漏完15分鐘之后再進行處理。產品如已經損壞，必須運回維修點進行處理，禁止在用戶場所進行制冷劑管道焊接等操作。

6）選擇室內機進出風調節均勻的地方。

7）避開室內機兩側邊線范圍內正下方有電器產品、電源開關插頭插座以及廚柜、床、沙發等貴重物品地方。

安裝操作程序

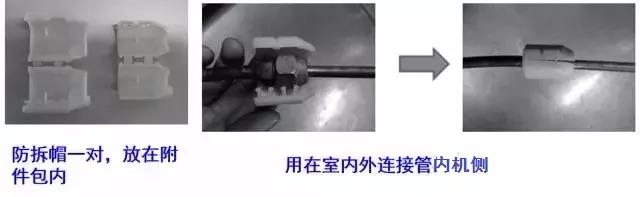

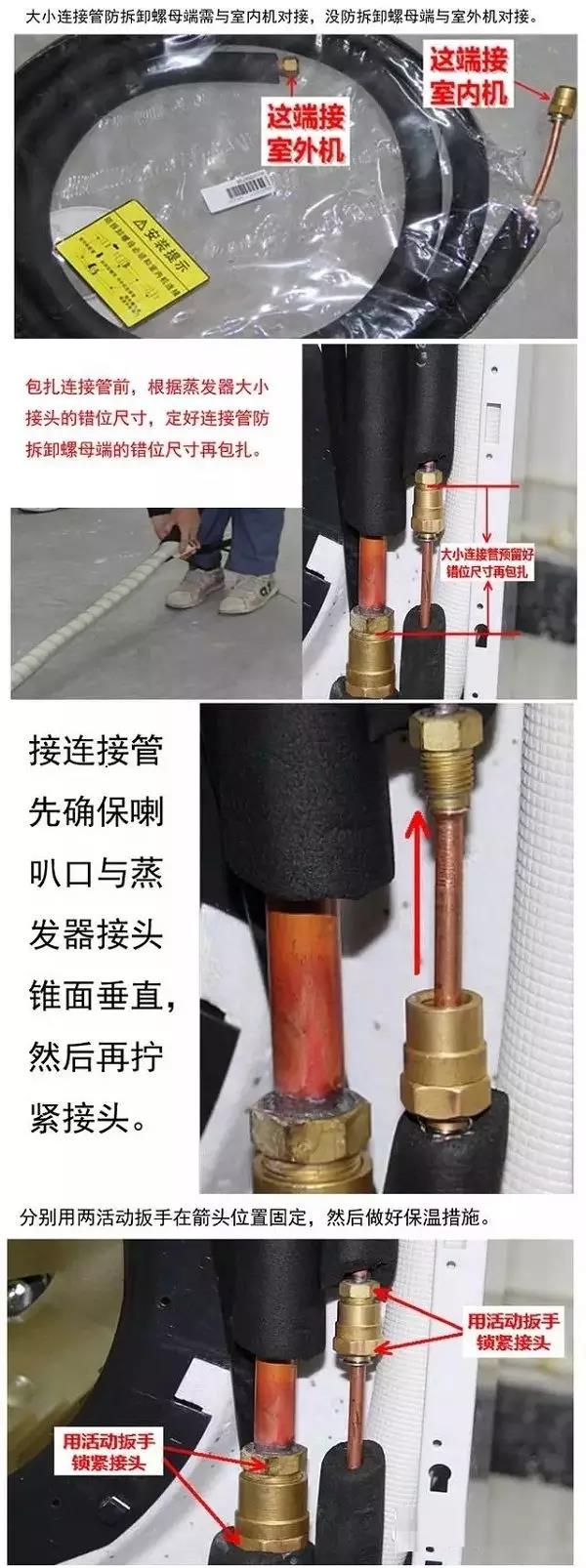

1）連接管連接要求：只在連接管室內側采用防拆卸螺母，安裝時參照說明書或下圖的安裝提示進行連接，在安裝時要避免接反。

2）抽真空要求

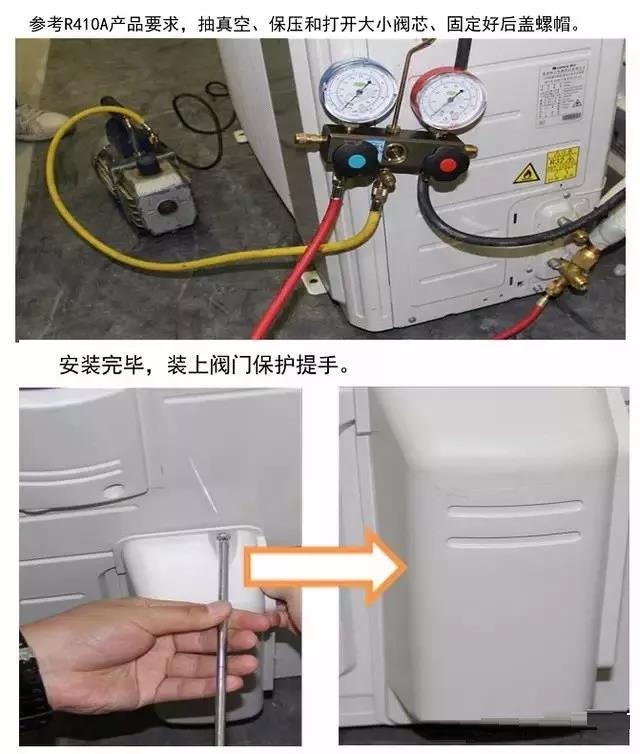

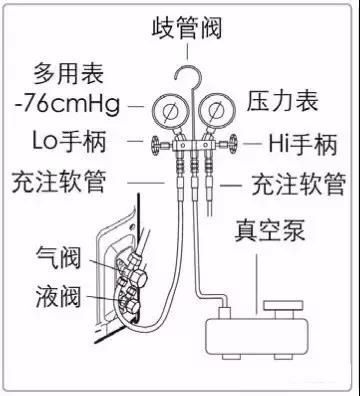

參考R410A產品要求，抽真空、保壓和打開大小閥芯、固定好后蓋螺帽。嚴禁采用機內冷媒排空！具體抽空步驟如下：

(1)將歧管閥充注軟管連接于低壓閥充注口(注氟嘴)，高低壓閥此時都要關緊。

(2)將充注軟管接頭與真空泵連接。

(3)完全打開歧管閥Lo(低壓)手柄，開動真空泵抽真空。

(4)一般23～35機型抽真空約15 分鐘，45～65 機型抽真空約20 分鐘，70 機及以上機型抽真空約30 分鐘，確定壓力表指針是否指在-0.1MPa(-76cmHg)處，抽真空完成后，完全關緊歧管閥低壓(Lo)手柄，關閉真空泵。

(5)抽真空完成后需要保壓一段時間，以檢查系統是否漏。一般45 機型以下保壓3 分鐘，45 機及以上機型保壓5 分鐘，保壓期間檢查壓力回彈不能超過0.005MPa（0.05 公斤）。

(6)檢查真空后，稍微打開液閥放氣，以平衡系統壓力，防止拆管時空氣進入，拆下軟管后再完全打開高低壓閥。

(7)上緊高、低壓閥閥帽以及充注口（注氟嘴）閥帽。

加長連接管要求

制冷劑追加量：連接管超過5m需要追加R32冷媒，按18g/m追加。要求：掛機最多加長10米，柜機最多加長15米。

冷凍油追加量：連接管在產品標準配管長度的基礎上增加10 m后需每加長5 m 增加5 ml冷凍油。

安裝注意事項

安裝后試運行

1）系統檢驗方法及要求（檢漏）：整機運行前，按照前面提到的檢漏方法進行系統檢漏。

2）電氣檢驗方法及要求：檢驗方法與普通機型相同，因出廠時已保證整機安全性，因此只要檢測系統沒有泄漏即可。

4維修操作規范

1、維修點需具備的維修工具

拆機維修時請注意：

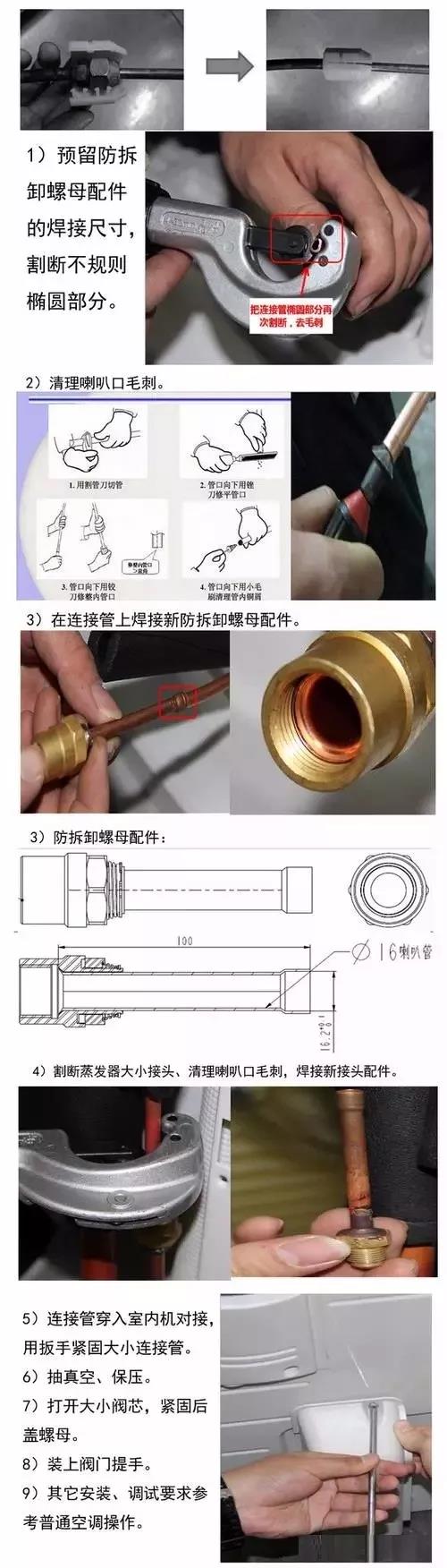

由于室內側連接管外安裝有不可拆卸的防拆帽，所以當涉及室內機系統需要返回專業網點維修時，必須破壞防拆帽，操作要求如下：

1）先對冷媒進行回收，關緊大小閥芯。

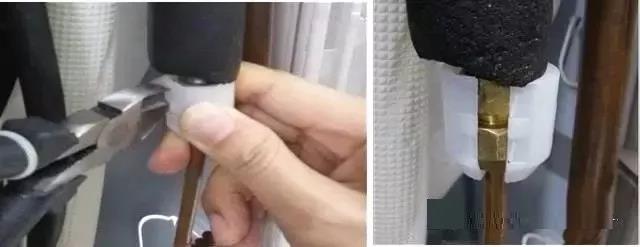

2) 用剪刀或斜口鉗把大小連接管處的防拆卸帽剪斷。

3）剪斷防拆帽后對大小連接管、蒸發器大小管進行防塵處理，然后對內機、蒸發器進行拆卸及對漏點進行補焊（為安全起見，建議把內機拆回維修點維修）。

2、維修后二次安裝

1）將連接管穿入室內機對接，用扳手緊固大小連接管。

2）抽真空、保壓。

3）系統保壓無問題后打開大小閥芯，緊固后蓋螺母。

4）安裝防拆帽。按照前面提到的安裝連接管防拆帽的方法，重新將新的同規格防拆帽裝到螺帽外面。（維修人員上門前需自帶一對同規格的防拆帽）

3、維修注意事項：

3.1維修場所及人員要求

在維修場所內的所有維修人員以及其他人員應該知道所從事作業的性質。應避免在密閉的空間內維修，保持維修場所通風（打開門窗）。維修區域應適當隔離，通過控制可燃材料以確保維修區域內的工作條件的安全。

3.2檢查制冷劑是否存在

維修前和維修過程中應當使用適當?shù)闹评鋭┍O(jiān)測儀在區域內進行監測，確保維修人員意識到存在潛在可燃性氣體。

3.3滅火器的放置

對制冷系統或相關部件進行熱加工作業時，應將適用的滅火器置于就近處。制冷劑注入?yún)^(qū)域應配干粉或二氧化碳滅火器。

3.4禁止火源

對維修場所進行安全檢查，確保沒有明火和潛在點火源（包括吸煙在內）并控制隔離可燃材料。

3.5制冷設備的檢查

如果更換電氣元件，這些電氣元件應按照使用目的和正確的操作規定進行安裝。

3.6電氣裝置的檢查

電氣元件的維修和維護應包括初始的安全檢查和元件檢查步驟。如果存在危及安全的缺陷，則要將器具電源斷電，直到缺陷得到妥善的處置。如果最后不能完全消除缺陷，而且又必須繼續操作，那么就應當采取適當?shù)呐R時解決辦法。將此情況報告給空調器的所有者，并且對所有相關人員提出警告。

3.7線纜檢查

檢查線纜是否會受到磨損、腐蝕、過壓、震動、鋒利邊緣或其他不利環境的影響。該檢查也應考慮老化或壓縮機、風扇的持續震動對線纜造成的影響。

3.8可燃性制冷劑的檢查

檢查制冷劑的泄漏應當在沒有潛在點火源的環境中進行。不應使用鹵素探頭（或其他任何使用明火的探測器）進行檢測。

如果懷疑有泄漏，則應將所有的明火從現場移走或?qū)⒒鹣纭?/span>

如果發生泄漏的位置需要進行焊接，則應回收所有的制冷劑，或者將制冷劑全部隔離在遠離泄漏點的部位（使用截止閥門）。在進行焊接之前以及在焊接的過程中，要使用無氧氮（OFN）對整個系統進行凈化。

其它注意事項

1、維修、報廢與回收空調時冷媒清除注意事項

維修、報廢、回收空調器時需清除系統中的制冷劑，在空曠的通風區域進行冷媒排放，在排空R32冷媒后應使用真空泵進行抽真空（尤其是吸氣管端），徹底排干凈殘存的R32冷媒。

懷疑冷媒有泄漏的空調維修時，直接用六角鎖緊室外機截止閥芯，然后松開截止閥處連接管，將室內機內冷媒直接排放到大氣中，嚴禁開機收冷媒，以免壓縮機混入空氣壓縮。

2、R32冷媒的儲存管理要求

冷媒貯罐應單獨放置在-10~50°C的環境中，通風良好，并貼警示標簽；

維修工具中與制冷劑接觸的維修工具應單獨存放和使用，不同制冷劑的維修工具不得混用或混放。

3、拆裝機（移機）操作規范

拆機前要確保周圍環境安全，保持通風（打開門窗），拆機場所不能有點火源（包括吸煙在內）并控制隔離可燃材料。

拆機前請先對制冷劑進行排除操作。

拆機時盡量采取連接管與內機一起抽出；如連接管太長，采取從外側割管，再加長焊接的方式處理。

拆機后對產品運輸、裝卸時嚴禁碰撞、跌落；禁止將機組儲存在密閉空間及有火源的空間內。
